Programação eficiente
A programação da Easy-Cell é simples, rápida e eficiente, sem necessidade de habilidades especiais de programação ou de ensino do robô. Toda a programação é feita off-line.
Poderosa capacidade de dobra
Somando-se à versatilidade da Easy-Cell está o encosto traseiro de cinco eixos da dobradeira e o comprimento de dobra de 2500 mm para manusear peças grandes e complexas. Uma mesa de compensação de 2500 mm proporciona alta produtividade e ângulos precisos em todo o comprimento da dobra.
Dobra adaptativa Easy-Form® Laser
O sistema Easy-Form® Laser (EFL) da LVD oferece garantia de qualidade para resultados de dobra consistentemente precisos, essenciais para a produção automatizada. Easy-Form compensa automaticamente as variações do material, o endurecimento por deformação e a direção da fibra sem desacelerar o processo de dobra.

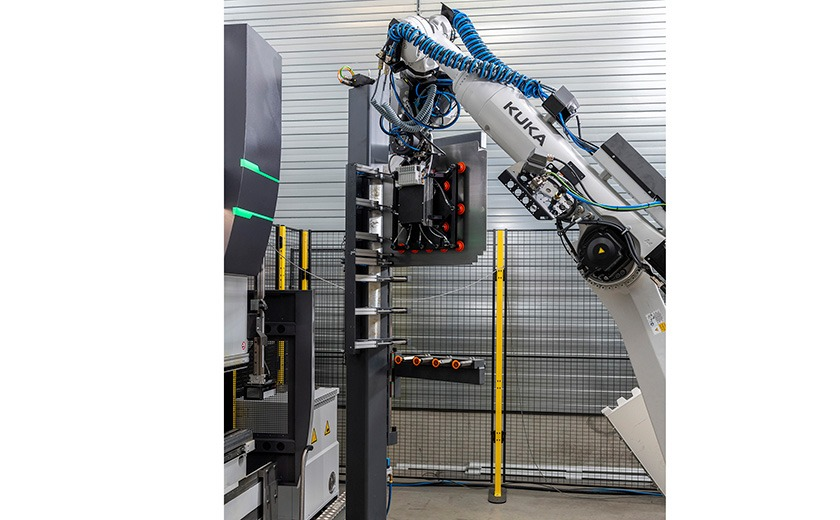

Múltiplas garras robóticas
Múltiplas garras robóticas proporcionam a flexibilidade para lidar com uma diversidade de tamanhos e geometrias de peças. A troca da garra é rápida e fácil.
Flexibilidade do robô
O robô Kuka utiliza um eixo giratório para otimizar o reposicionamento da peça de trabalho. Isso minimiza o tempo necessário para o reposicionamento, melhorando o tempo total do ciclo.
Automática ou manual
Para máxima flexibilidade, a Easy-Cell também pode ser operada manualmente. Os dedos do encosto traseiro da dobradeira foram projetados para dobra robótica e manual.

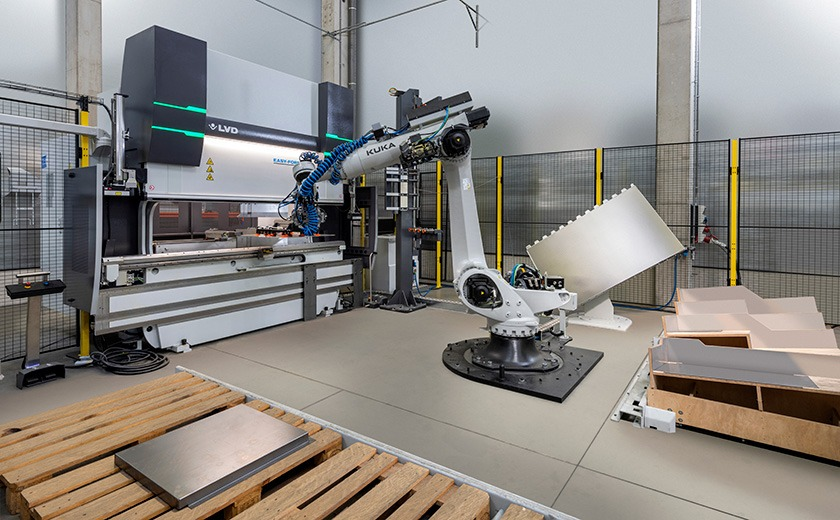

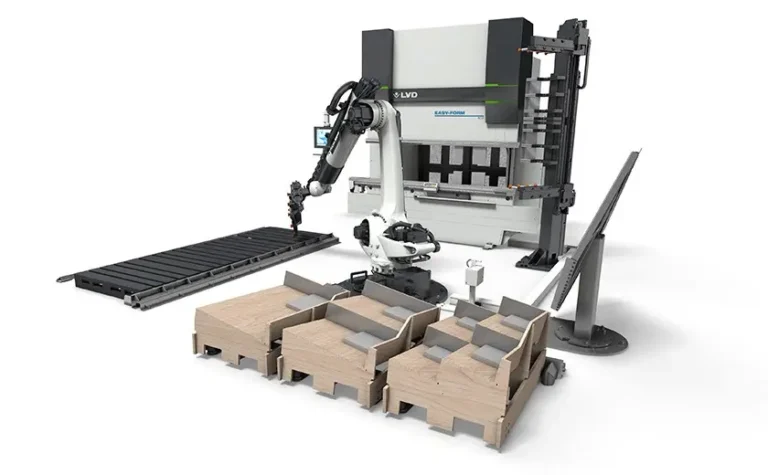

Layout otimizado
O design da Easy-Cell é compacto, necessitando somente de 7000 x 8000 mm de espaço. A eficiência do layout da célula possibilita uma instalação e inicialização rápidas e permite um fluxo de trabalho sem problemas e sem supervisão.
Conjunto de software CADMAN®
O software CADMAN viabiliza um fluxo de processo totalmente integrado. Os módulos de software incluem o software de programação de dobras CADMAN-B, o software do robô CADMAN-SIM, o importador de desenhos CADMAN-SDI, a coleta de dados em tempo real do CADMAN-JOB, o rastreamento de tarefas e a conexão ERP. Também está disponível um tablet Touch-i4 para informações de desempenho de KPI, classificação e validação de peças.
Especificações técnicas Easy-Cell 80/25
| Dobradeiras tipo | Easy-Form 80/25 |
| Força de prensagem | 800 kN |
| Pressão | 290 bar |
| Comprimento de trabalho | 2500 mm |
| Distância entre os montantes | 2050 mm |
| Traço | 200 mm |
| Distância da mesa/aríete | 400 mm |
| Folga | 400 mm |
| Largura da mesa | 120 mm |
| Mesa de carga máxima | 2000 kN/m |
| Altura de trabalho | 970 mm |
| Velocidade de aproximação* | 160 mm/s |
| Velocidade de trabalho** | 22 mm/s |
| Velocidade de retorno | 200 mm/s |
| Motor | 15 kW |
| Peso | 6500 kg |
| Tanque de óleo | 125 l |
| Tooling – die height | 130 mm |
| Tooling – punch height | 194 mm |
| KUKA robot | KR150 R3100 |
| Max part weight | 25 kg |
| Max. unfolding | 1600 x 1200 mm |
| Min. unfolding | 100 x 100 mm |
| # input pallets | 3 |
| # output pallets | 4 |
| # vacuum circuits | 12 |
| Swivel axis – gripper | Sim |
| Manual operation | Sim |
| Gripper change | Manual |
* Nos países da CE, a máquina está equipada de séria com um sistema de segurança.
** Limitada à norma de segurança para os países da CE e dependendo da produção.
Especificações sujeitas a alterações sem aviso prévio.
Opções
Paletes de entrada adicionais
Paletes de entrada adicionais estão disponíveis.
Tamanhos adicionais de garras disponíveis
