Custo total de propriedade mais baixo
A Puma concentra-se em realizar o trabalho, utilizando metodologias de produção comprovadas em campo em um projeto de menor custo. A máquina apresenta componentes econômicos selecionados por sua qualidade e confiabilidade. Os custos mais baixos de aquisição, operação e peças de reposição acabarão reduzindo o custo por peça.
Desempenho em todas as etapas

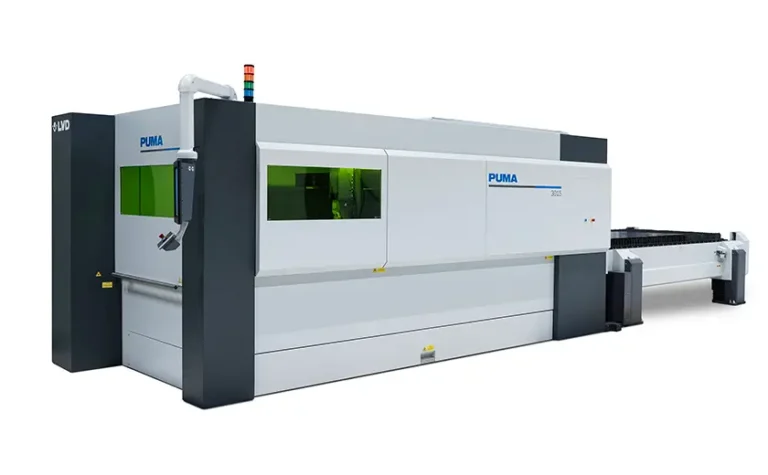

A Puma oferece um desempenho completo a um preço acessível, processando uma ampla gama de tipos de materiais e espessuras com alta repetibilidade. A precisão da máquina é garantida pela construção da estrutura de aço soldado, uma característica de todos os lasers planos da LVD. Proporciona máxima estabilidade e minimiza as deformações causadas pela alta aceleração.
Agilidade para assumir qualquer tarefa
Projetada com uma operação econômica em mente, a Puma certamente não compromete a versatilidade e oferece tranquilidade de que suas operações de corte funcionarão sem problemas. A máquina apresenta uma gama de opções que aumentam sua capacidade.
Controle por tela sensível ao toque
O controle Touch-L de 19” da LVD simplifica a configuração da máquina e fornece, ao operador, uma interface gráfica fácil de usar e entender.
Mesas de transporte automático
O sistema integrado de mesa de transporte, permite que uma mesa seja carregada ou descarregada enquanto corta na outra mesa para maximizar o tempo de operação da máquina. A troca de mesa é realizada em apenas 35 segundos.
CADMAN® software suite
Um conjunto completo de módulos de software cria um fluxo de processo totalmente integrado, incluindo o CADMAN-L software de programação de corte a laser, o CADMAN-SDI importador de desenho, o CADMAN-JOB coleta de dados em tempo real, rastreamento de trabalhos e conexão ERP, bem como o Touch-i4 um bloco para indicação de desempenho e classificação e validação de peças KPI.
Especificações
| Puma 3015 | Puma 4020 | Puma 6020 | Puma 6525 | |
| Tamanho máximo da chapa | 3050 x 1525mm | 4065 x 2035 mm | 6160 x 2035 mm | 6400 x 2500 mm* |
| Curso do eixo-X | 3185 mm | 4200 mm | 6280mm | 6510 mm |
| Curso do eixo-Y | 1560 mm | 2070 mm | 2070 mm | 2600 mm |
| Curso do eixo-Z | 130 mm | 130 mm | 130 mm | 130 mm |
| Peso máximo da chapa sobre a mesa | 1050 kg | 1600 kg | 2500 kg | 3600 kg |
| Tabela de tempo de troca | 35 sec. | 39 sec. | 48 sec. | 50 sec. |
| Velocidade máxima de posicionamento X-Y | 140 m/min | 140 m/min | 140 m/min | 140 m/min |
| Velocidade máxima de posicionamento Z | 30 m/min | 30 m/min | 30 m/min | 30 m/min |
| Precisão repetitiva | +/- 0.025 mm | +/- 0.025 mm | +/- 0.025 mm | +/- 0.025 mm |
| Precisão no posicionamento** | +/- 0.050 mm | +/- 0.050 mm | +/- 0.050 mm | +/- 0.050 mm |
* Corte em bisel: 6100 x 2000 m
** A precisão da peça depende do tipo de peça, do pré-tratamento e do tamanho da chapa, bem como de outras variáveis. De acordo com a VDI/DGQ 3441.
Especificações sujeitas a alterações sem aviso prévio.
Dimensões da máquina (excluindo filtro e refrigerador)
| Puma 3015 | Puma 4020 | Puma 6020 | Puma 6525 | |
| Comprimento | 8825 mm | 13.000 mm | 17.200 mm | 17.200 mm |
| Largura | 2560 mm | 6300 mm | 6300 mm | 6700 mm |
| Altura (porta de acesso aberta) | 3400 mm | 3360 mm | 3360 mm | 3900 mm |
| Peso aproximado | 13.000 kg | 16.500 kg | 21.500 kg | 28.000 kg |
Especificações do laser
| Potência do laser | 3, 6, 12 ou 20 kW | ||||
| Máximo desempenho de corte | 3 kW | 6 kW | 12 kW | 20 kW | |
| Aço macio | 15 mm | 25 mm | 30 mm | 45 mm | |
| Aço inoxidável | 12 mm | 25 mm | 30 mm | 30 mm | |
| Alumínio | 12 mm | 25 mm | 30 mm | 30 mm | |
| Cobre | 6 mm | 8 mm | 15 mm | 15 mm | |
| Latão | 5 mm | 8 mm | 15 mm | 15 mm |
Opções
Trocador automático de bico
Rápido e eficiente, o trocador automático de bicos reduz o tempo de improdutividade. Também realiza inspeção automática dos bicos e limpeza para garantir resultados de corte confiáveis.
Automação modular MOVit
Automatize sua Puma para uma produtividade ainda maior. Escolha uma Torre Compacta MOVit (CT-L) para carga, descarga e armazenamento de material/partes, sistemas avançados de carga/descarga Automação Flexível MOVit (FA-L), Sistema de Automação de Torre MOVit (TAS) de armazenagem simples ou dupla torre, ou Sistema de Automação de Armazém MOVit (WAS), sistema de torre de armazenagem personalizável.
Cabeçote de corte chanfrado na Puma 6525
O corte chanfrado oferece uma maneira rápida e econômica de preparar o material para operações de soldagem subsequentes ou para criar formas geométricas.
Corte com ar comprimido ou gás misto
Além do nitrogênio e do oxigênio, o ar comprimido ou o gás misto podem ser usados como opções de gás de corte. O ar comprimido pode reduzir significativamente os custos das peças e é ideal para trabalhos de alto volume. O gás misto proporciona alta qualidade de corte para projetos que exigem alta precisão.
