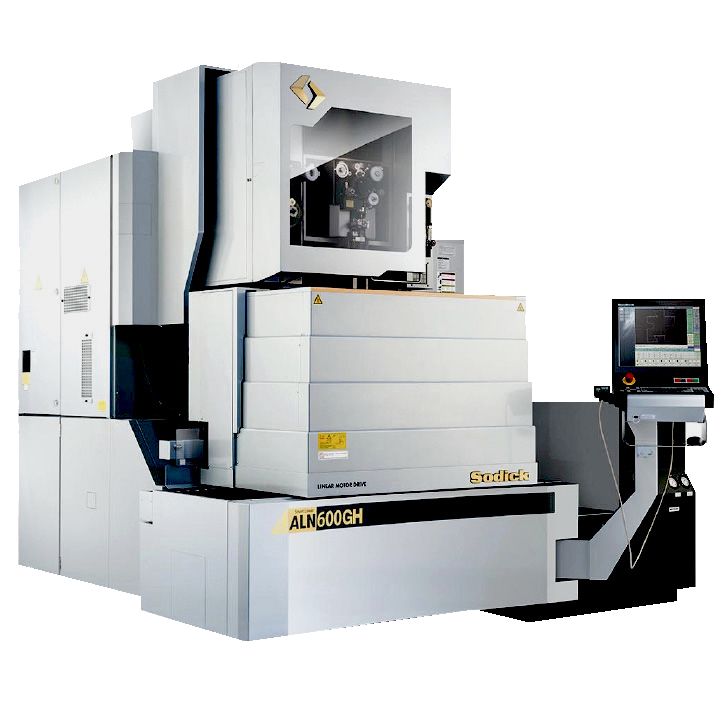

As máquinas de eletroerosão a fio da Série AL com tecnologia de motores lineares rígidos representam a mais nova adição à linha de máquinas da Sodick.
Estas novas máquinas incluem algumas características novas, tais como: possibilidade de máquina enclausurada (Série ALC), comando numérico SPW (Smart Pulse Wire) ou Pulso Inteligente para Fio com o novo gerador Smart Pulse e tecnologias que incrementam a velocidade e precisão.
Características Técnicas
10 anos garantia na precisão de posicionamento
Motores lineares nos eixos X,Y,U e V
Réguas óticas absolutas (X,Y,U e V)
CNC com pulso inteligente SPW Smart Pulse Wire
CNC com características de tablet
Tela táctil de 19"
Acabamento super fino Digital Pika W Plus
Erosão avançada em alturas variáveis
Sensor de detecção com precisão FT-II
Servo controle automático da tensão do fio
Componentes de cerâmica
Inserção automática de fio FJ (Fixed Jet)
Tanque com 3 lados retráteis
Sistema de programação inteligente Q3vic EDW
Três elementos filtrantes
Controle avançado de cantos
Circuito economizador de energia
Refrigerador do dielétrico
Estabilizador interno de voltagem
Controlador de movimentos (K-SMC)
Unidade deionizadora
Sistema operacional Windows 7 ™
Controle automático nível do dielétrico (eixo Z)
Sistema no-break por 10 minutos | Especificações | ALN400G | ALN600G | ALN800G |
|---|---|---|---|
| Cursos dos eixos X Y Z | 400 x 300 x 250 mm | 600 x 400 x 350 mm | 800 x 600 x 500 mm |
| Curso dos eixos U e V | 150 x 150 mm | 150 x 150 mm | 200 x 200 mm |
| Diâmetros de fio | 0.10 ~ 0.30 mm | 0.10 ~ 0.30 mm | 0.10 ~ 0.30 mm |
| Diâmetro de fio opcional | 0.05 mm | 0.05 mm | n/a |
| Dimensões do tanque (L x P) | 850 x 610 mm | 1.050 x 710 mm | 1.250 x 1.020 mm |
| Peso máximo da peça | 500 kg | 1.000 kg | 3.000 kg |
| Distância do solo à mesa | 995 mm | 995 mm | 995 mm |
| Dimensões da máquina | 2.115 x 2.335 x 2.185 mm | 2.445 x 2.685 x 2.296 mm | 3.310 x 3.360 x 2.695 mm |
| Área para instalação (L x P) | 3.365 x 3.660 mm | 3.695 x 4.060 mm | 4.590 x 4.760 mm |
| Peso da máquina | 3.350 kg | 3.950 kg | 5.500 kg |
Opcionais
Comando numérico SPW-E para 8 eixos necessário para multi eixos simultâneo
Alimentador para bobinas com 22 kg de fio
Picotador de fio L-Cut
Circuito HTP de alta voltagem para usinagem de PCD e materiais similares
Taper Flex hardware e software para usinagem com precisão em ângulo de até 45º
Descrição detalhada do produto
Motores Lineares rígidos
As máquinas de eletroerosão a fio da Série ALN oferecem elevada precisão equipada com motores lineares rígidos que proporcionam uma nova tecnologia para incrementar a produtividade e a precisão da usinagem, tecnologia amigável ao usuário. Os motores lineares rígidos de cada eixo, X,Y,U e V, estão acoplados a réguas óticas que asseguram a precisão de posicionamento e do corte. Os motores lineares rígidos Sodick nos eixos X,Y,U e V não apresentam nenhuma folga com o uso e tem cobertura por 10 anos de garantia na precisão de posicionamento.
Com design plano, estão apoiados na em uma estrutura de máquina especialmente desenvolvida para atingir a melhor performance linear na usinagem com precisão.
CNC Série SP-W com tecnologia SMART (inteligente)
A tecnologia inteligente Q³vic EDW que permite a importação de arquivos CAD 3D é standard na Série ALN.
Este sistema de programação automática detecta o perfil de uma peça que pode ser erodida e extrai seu contorno.
Esta tecnologia economiza muito tempo anteriormente dispendido em programação.
Eco-Amigável
O projeto e as tecnologias empregadas na série ALN tem como característica a economia de energia. Se comparada com as eletroerosões convencionais, a linha de eletroerosão a fio Sodick pode reduzir o consumo médio de energia em até 60%.
Rápida Inserção Automática de Fio Fixed Jet
A nova inserção automática de fio é eficiente tanto em peças submersas como em peças não submersas. Combinando o corte térmico do fio para manter sua retidão com uma função de jato de água houve sensível aumento na confiabilidade do sistema. O uso de guias fechadas exclusivas com o jato de água fixo incrementaram ainda mais a produtividade.
Tanque de Trabalho Retrátil
O tanque de trabalho retrátil (2 laterais e frente) propicia um amplo espaço livre para a configuração (setup) dos trabalhos ao mesmo tempo que possibilita seu acesso de forma ergonômica. Necessita de menor espaço para operação pois 3 lados se retraem ao invés de precisar abrir uma porta basculante. Não ocorre gotejamento do fluído dielétrico permitindo manter o piso limpo e a segurança das condições de trabalho. O nível do fluído dielétrico é ajustado automaticamente conforme a espessura da peça e o operador pode facilmente visualizar o progresso da usinagem mesmo em peças finas pois o tanque retrátil pode ser movimentado a posições intermediárias durante a usinagem. Seu interior é de aço inoxidável para facilitar a manutenção e limpeza.
