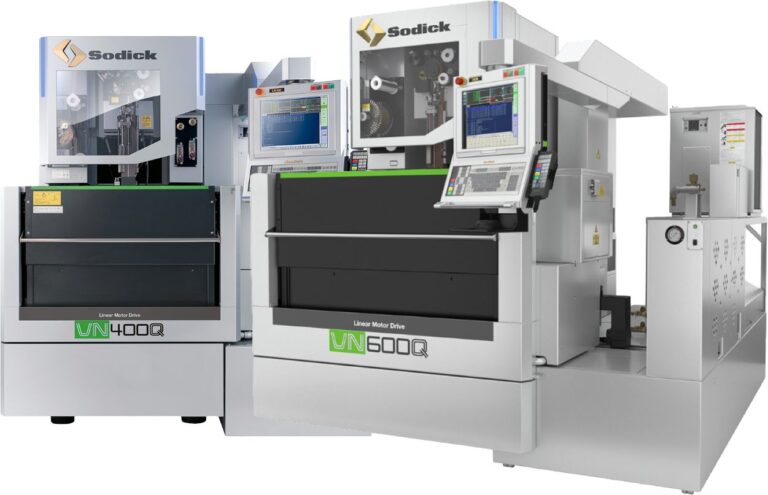

As máquinas de eletroerosão a fio da Série VN empregam a tecnologia de Motores Lineares.Sodick.
É a mais nova série Sodick de entrada na eletroerosão a fio, a um custo acessível mas com toda a qualidade que se espera ao comprar uma Sodick.
Atingem níveis de desempenho e precisão comparáveis aos modelos superiores.
Características Técnicas
10 anos de garantia na precisão de posicionamento
Motores lineares nos eixos X,Y,U e V
Réguas óticas (X,Y,U e V)
Inserção automática de fio Super Jet AWT
Componentes de cerâmica
Unidade removedora de fio
Controle avançado de cantos
Servo controle de tensão do fio
Função de detecção FTII
Gerador potente e sem ação de eletrólise
Portas USB e de rede local LAN
Controle remoto e mouse
Circuito economizador de energia
Refrigerador do dielétrico
Estabilizador interno de voltagem
Controlador de movimentos (K-SMC)
Sistema amigável de programação Heart NC | Especificações | VN400Q | VN600Q | VN600QH |
|---|---|---|---|
| Cursos dos eixos X Y Z | 400 x 300 x 230 mm | 600 x 400 x 310 mm | 600 x 400 x 500 mm |
| Curso dos eixos U e V | 90 x 90 mm | 90 x 90 mm | 90 x 90 mm |
| Diâmetros de fio | 0.10 ~ 0.30 mm | 0.10 ~ 0.30 mm | 0.10 ~ 0.30 mm |
| Dimensões do tanque (L x P) | 860 x 690 mm | 1.040 x 780 mm | 1.040 x 780 mm |
| Peso máximo da peça | 500 kg | 850 kg | 850 kg |
| Distância do solo à mesa | 900 mm | 930 mm | 930 mm |
| Dimensões da máquina | 2.070 x 2.920 x 2.135 mm | 2.625 x 3.290 x 2.245 mm | 2.620 x 2.605 x 2.080 mm |
| Área para instalação (L x P) | 2.750 x 3.785 mm | 2.625 x 3.290 mm | 3.320 x 3.365 mm |
| Peso da máquina | 2.920 kg | 3.350 kg | 3.300 kg |
Opcionais
Sexto eixo indexador WS4P ou WS5P
Picotador de fio L-Cut
Descrição detalhada do produto
Motores lineares com réguas óticas
A Série VN de máquinas de eletroerosão a fio são equipadas com motores lineares rígidos e com características que incrementam a produtividade e a precisão. Os motores lineares rígidos Sodick nos eixos X,Y,U e V possuem réguas óticas acopladas, não apresentam folga com o tempo de uso e garantem a precisão de posicionamento e de corte. Tem cobertura por 10 anos de garantia na precisão de posicionamento
Os motores lineares tem capacidade de resposta altamente dinâmica e estável que permitem o desempenho na usinagem com precisão e que não se altera com o passar do tempo, não requerem nenhum tipo de manutenção. O controlador de movimentos Sodick (K-SMC) possibilita maximizar a eficiência do sistema com motores lineares.
CNC LN3W com tecnologia SMART (inteligente)
O comando numérico LN3W utiliza plataforma Windows, tem design ergonômico e vem com amplo monitor LCD touch screen (tela táctil) de 15.1”. Outros itens que merecem destaque são a conexão com rede local LAN e o pen drive de 1Gb que facilita a transferência de arquivos de programa. O cartão compacto de memória com 4Gb elimina a necessidade de disco rígido que poderia provocar a perda de dados.
O sistema de programação Heart-NC já esta embutido no sistema operacional e seu uso é amigável e interativo. Útil para empresas com orçamento reduzido pois permite programar perfis com 2 e com 4 eixos, bem como também importar arquivos de CAD.
Eco-Amigável
O projeto e as tecnologias empregadas nesta máquina tem como característica a economia de energia. Se comparada com as eletroerosões convencionais, a linha de eletroerosão a fio Sodick pode reduzir o consumo de energia em até 60%.
Fácil Acesso
As máquinas de eletroerosão a fio da Série VN possuem um amplo tanque de trabalho com porta frontal vertical deslizante para seu acesso de modo ergonômico. Como a porta desliza para baixo, o espaço necessário para operação do equipamento é menor e não ocorre gotejamento do fluído dielétrico permitindo manter o piso limpo e a segurança das condições de trabalho.
